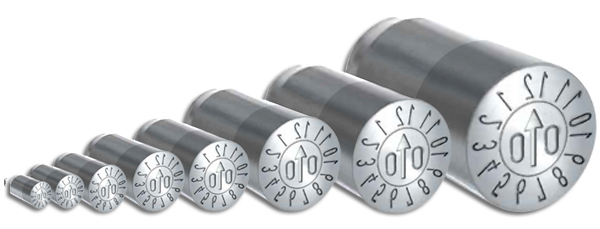

D5000 Serien
Lång - Fixerad Höjd - Konisk Insats - Bakre gängfäste
Diameter Ø3mm - Ø16mm
D5000 kännetecknas av sin bakre fästgänga som möjliggör säker montering och snabba byten av insatser direkt från verktygets delningsplan. Tack vare snabb-bytessystemet och den steglösa låsningen kan datuminställningen justeras precist via pilspåret utan risk för oavsiktlig rotation under produktion.
Tekniska Egenskaper
- Material: Tillverkad i rostfritt stål (1.4034), härdat till HRC 56 ± 2 för maximal slitstyrka och livslängd.
- Konstruktion: Består av en hylsa med bakre fästgänga och en justerbar insats med pil, utrustad med ett integrerat snabb-bytessystem.
- Montering: Monteras genom att skruvas fast i formverktyget via hylsans fästgänga.
- Låsfunktion Insats: Utrustad med en tryckfjäder för steglös låsning, vilket förhindrar att insatsen rör sig.
- Justering: Den nedsänkta pilen fungerar som skruvmejselspår för att ställa in önskad märkning eller för att snabbt skruva ur och byta insats direkt från delningsplanet.
