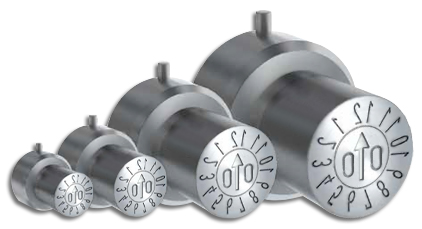

D2100 Serien
Med Låsfunktion - Fixerad Höjd - Med Bakre Skalle
Diameter Ø6mm - Ø16mm
D2100 är en specialiserad datumstämpel med snabb-bytessystem ("Fast-Change System") som är utformad för plan montering (flush fixing) i verktyget. Genom sin konstruktion med en bakre skalle garanteras en fast position i djupled, vilket gör den idealisk för applikationer där man vill undvika att stämpeln rör sig vertikalt under höga tryck. Den steglösa låsmekanismen ger full frihet vid inställning av pilen, medan det nedsänkta spåret gör det möjligt att byta insatser direkt i maskinen utan att demontera hylsan.
Tekniska Egenskaper
- Material: Tillverkad i rostfritt stål (1.4034), härdat till HRC 56 ± 2 för maximal slitstyrka och livslängd.
- Konstruktion: Består av en hylsa med en bakre skalle (fläns) och en justerbar insats med pil.
- Montering: Monteras via flänsfästet för fixering i djupled i formverktyget (ingen inbyggd höjdjustering via hylsan).
- Låsfunktion Insats: Utrustad med en fjäderenhet för steglös (kontinuerlig) låsning, vilket fixerar insatsen säkert under hela injekteringscykeln.
- Justering: Den nedsänkta pilen i insatsen fungerar även som skruvmejselspår för att ställa in datering eller för snabbt byte av insats.
