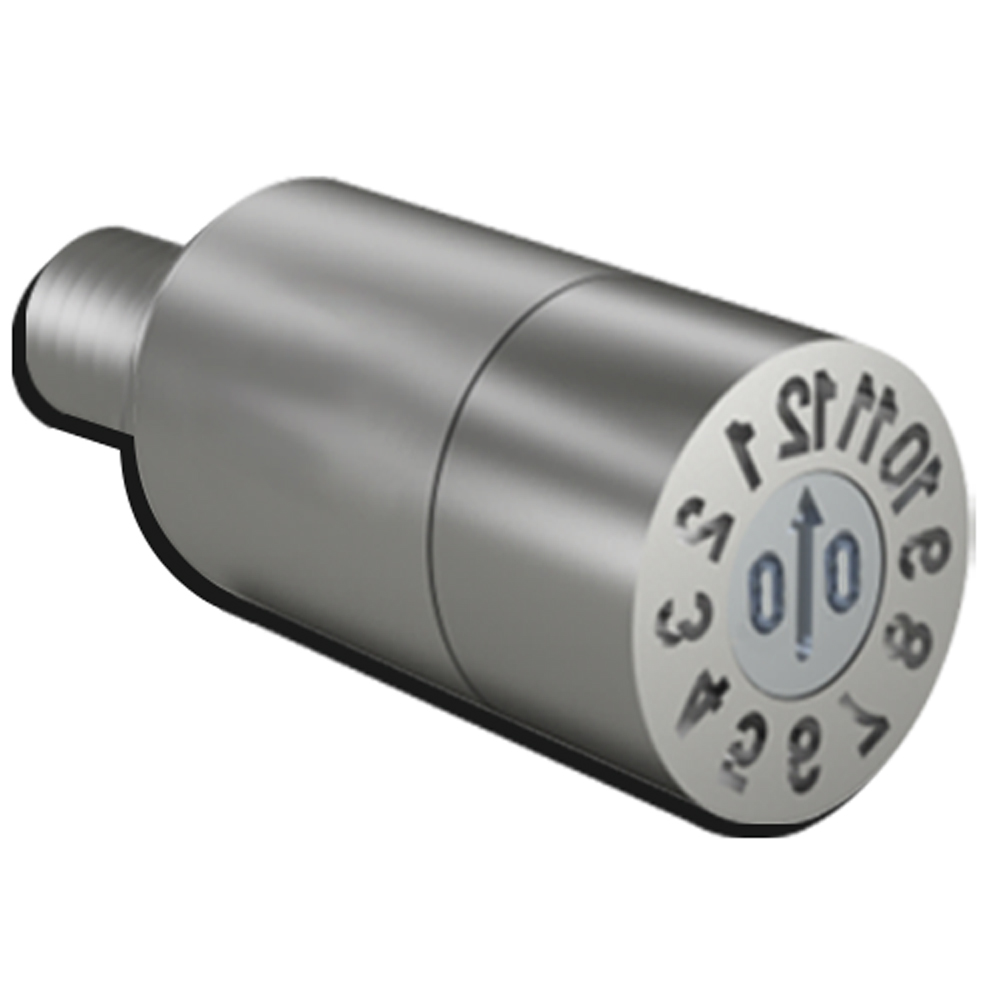

D1200 Serien
Lång - Justerbar Höjd - Bakre Gängstift
Diameter Ø3mm - Ø16mm
D1200 är en flexibel dateringsenhet med snabb-bytessystem ("Fast-Change System") som installeras direkt från verktygets delningsyta. Den utmärker sig genom sin mekaniska fixering med gängstift, vilket ger en mycket stabil montering samtidigt som det tillåter operatören att justera stämpelns höjd exakt i nivå med formhåligheten. Den steglösa fjäderlåsningen garanterar att pilen behåller sitt läge trots vibrationer, och den nedsänkta pilkonstruktionen gör att insatser kan bytas ut på några sekunder utan att hylsan behöver tas ur verktyget
Tekniska Egenskaper
- Material: Tillverkad i rostfritt stål (1.4034), härdat till HRC 56 ± 2 för maximal slitstyrka och livslängd.
- Konstruktion: Består av en hylsa med fast identifiering och en justerbar insats med pil.
- Montering: Fixeras och säkras med ett bakre gängstift, vilket förhindrar oavsiktlig rotation eller rörelse under injekteringscykeln.
- Låsfunktion Insats: Utrustad med en tryckfjäder för steglös låsning, vilket förhindrar att insatsen rör sig under injekteringscykeln.
- Justering: Den nedsänkta pilen i insatsen fungerar även som skruvmejselspår för att ställa in datum eller byta insats.
