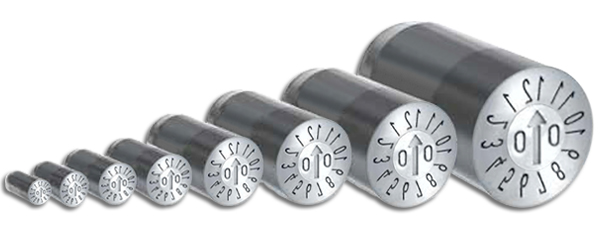

D2000 Serien
Lång - Fixerad Höjd - Bakre Fästgänga
Diameter Ø3mm - Ø16mm
D2000 är en beprövad standarddaterare med snabb-bytessystem ("Fast-Change System") som monteras stumt i verktyget utan möjlighet till höjdjustering via hylsan. Den utmärker sig genom sin enkelhet och pålitlighet i applikationer där stämpelns läge är permanent fastställt i formhåligheten. Tack vare den steglösa fjäderlåsningen kan pilen orienteras exakt utan begränsningar, samtidigt kan insatsen enkelt skruvas ur och ersättas med en ny årsinsats utan att hela enheten behöver demonteras ur verktyget.
Tekniska Egenskaper
- Material: Tillverkad i rostfritt stål (1.4034), härdat till HRC 56 ± 2 för maximal slitstyrka och livslängd.
- Konstruktion: Består av en hylsa med fast datering och en justerbar insats med pil.
- Montering: Monteras via bottenfäste (invändig gänga) i formverktyget; modellen saknar inbyggd höjdjustering.
- Låsfunktion Insats: Utrustad med en fjäderenhet för steglös (kontinuerlig) låsning, vilket håller insatsen säkert på plats under injekteringscykeln.
- Justering: Den nedsänkta pilen i insatsen fungerar även som skruvmejselspår för att ställa in datering eller för snabbt byte av insats.
