D21900 Serien
Med Låsfunktion - Bakre Skalle - Indexerbar

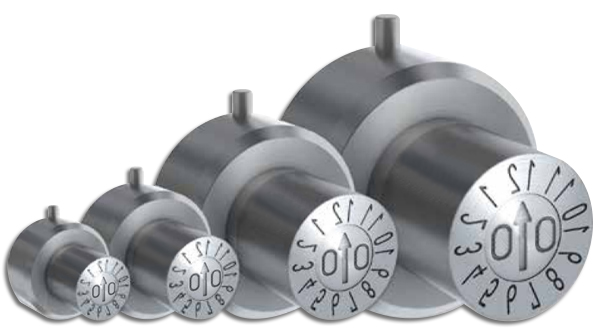

Diameter Ø6mm - Ø16mm
D21900 är en indexerbar precisionsdaterare med snabbbytessystem ("Fast-Change System") som monteras med fläns för att garantera ett fast djup i verktyget. Till skillnad från steglösa modeller har den en inbyggd vridlåsning som låser pilen distinkt i varje position, vilket ger extra säkerhet mot oavsiktliga lägesändringar orsakade av injekteringstrycket. Konstruktionen säkerställer att ingen höjdskillnad uppstår vid justering av pilinsatsen, vilket bibehåller en perfekt ytfinish på den gjutna detaljen.
Tekniska Egenskaper
- Material: Tillverkad i rostfritt stål (1.4034), härdat till HRC 56 ± 2 för maximal slitstyrka och livslängd.

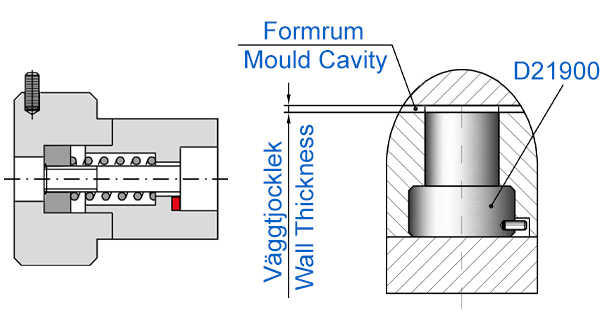

- Konstruktion: Består av en hylsa med fläns (krage) och en justerbar insats med pil.
- Montering: Monteras via flänsfästet (flush fixing) för fixering i djupled i formverktyget; modellen saknar inbyggd höjdjustering.
- Låsfunktion Insats: Utrustad med en tryckfjäder med vridlås för indexerbar låsning, vilket ger en mekanisk låsning på varje enskild position och förhindrar rotation under drift.
- Justering: Den nedsänkta pilen i insatsen fungerar även som skruvmejselspår för att ställa in datering eller för snabbt byte av insats direkt i maskinen.

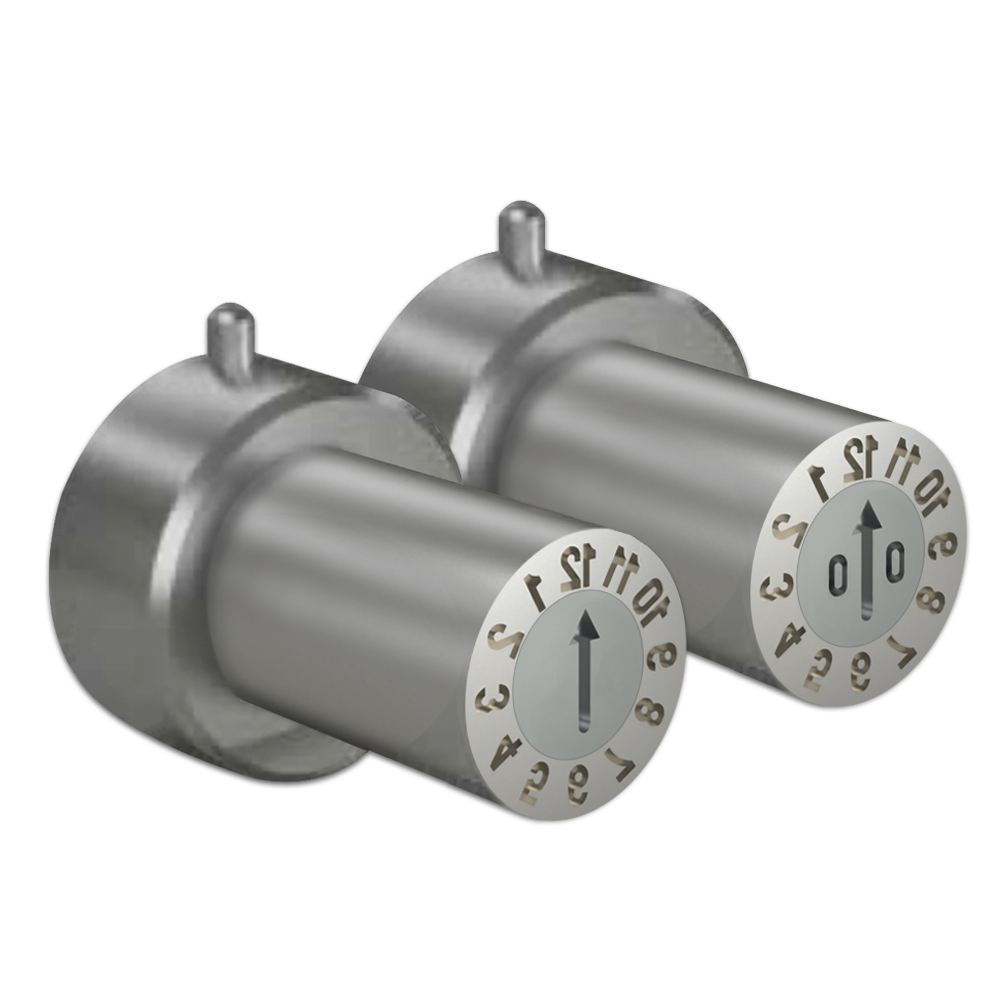

Hela Klockor
